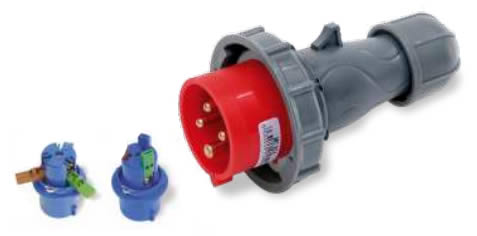

Spina mobile a bassa tensione rossa
Spina mobile a montaggio e cablaggio rapido bassa tensione 50/60 Hz-
Per queste spine sono stati adottati degli accorgimenti tecnico innovativi volti a ridurre i tempi di cablaggio, finalizzati al riparmio di tempo ed economico dell'installatore/utilizzatore.
IP67 protezione totale contro la polvere, e contro l'accesso a parti pericolose con un calibro di accessibilità di ø1 mm protezione contro gli effetti dell'immersione temporanea in acqua alla profondità massima di un metro per 30 minuti.
Il colore rosso indica che si tratta di spine con tensione nominale di esercizio da 380 a 480V~.
La spina cablaggio rispetta le norme CEI EN 60309-1 e CEI EN 60309-2.
Le normative prevedono l’impiego di spine e prese industriali sia in corrente alternata (con frequenza fino a 500Hz) che in corrente continua, distinguendole in base alla tensione d’impiego:
- spine e prese per Bassissima tensione (fino a 50V)
- spine e prese per Bassa tensione (oltre 50V fino a 690V)
Per ogni impiego è prevista una specifica esecuzione, che differisce dalle altre e con specifici impedimenti di sicurezza che impediscono l'inserimento di una spina qualsiasi, in una presa non idonea o non corrispondente per portata, tensione, frequenza, numero di poli.
In questa spina per “bassa tensione” l'impedimento di sicurezza viene realizzato mediante:
- un nasello sulla spina cui fa riscontro un corrispettivo incavo di guida sulla presa
- un contatto di terra maggiorato rispetto agli altri contatti, che si colloca in diverse posizioni orarie a seconda delle caratteristiche d’impiego.
