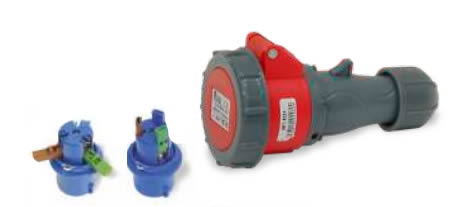

Presa mobile a bassa tensione rossa
Presa mobile a montaggio e cablaggio rapido bassa tensione 50/60 Hz-
Per queste spine e pese sono stati adottati degli accorgimenti tecnico innovativi volti a ridurre i tempi di cablaggio, finalizzati al riparmio di tempo ed economico dell'installatore/utilizzatore.
Il colore rosso indica che si tratta di spine con tensione nominale di esercizio da 380 a 480V~.
IP67 protezione totale contro la polvere, e contro l'accesso a parti pericolose con un calibro di accessibilità di ø1 mm protezione contro gli effetti dell'immersione temporanea in acqua alla profondità massima di un metro per 30 minuti.
La presa cablaggio rispetta le norme CEI EN 60309-1 e CEI EN 60309-2, norme che regolamentano gli accoppiamenti non idonei e non compatibili per tensione, corrente, he hanno lo scopo di impedire accoppiamenti erronei o intenzionali non compatibili per tensione, corrente, frequenza, polarità e tipologia di impiego.
Per ogni impiego è prevista una specifica esecuzione, che differisce dalle altre, con impedimenti di sicurezza tali da rendere impossibile l'inserimento di una spina qualsiasi in una presa che non sia la propria corrispondente per portata, tensione, frequenza, numero di poli.
In questa spina per “bassa tensione” l'impedimento di sicurezza viene realizzato in due modi:
- un incavo di guida sulla presa cui fa riscontro un corrispettivo nasello sulla spina
- un contatto di terra maggiorato rispetto agli altri contatti, collocato in diverse posizioni orarie a seconda delle tensioni di impiego.
La posizione oraria (h) del contatto di terra si verifica con la presa vista di fronte osservando la posizione del contatto di terra rispetto al punto di riferimento principale (scanalatura di guida) posizionato sempre sulle ore 6 (uso comune)
Il coperchio della presa è dotato di asola che ne facilita l’apertura impedendo alla guarnizione di spostarsi dalla sua sede durante la chiusura.
Per queste spine e pese sono stati adottati degli accorgimenti tecnico innovativi volti a ridurre i tempi di cablaggio, finalizzati al riparmio di tempo ed economico dell'installatore/utilizzatore.
