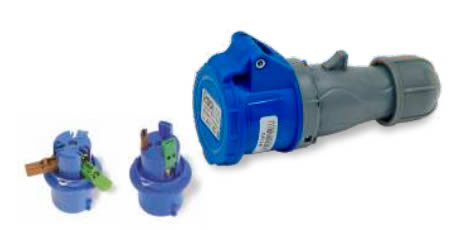

Presa mobile a bassa tensione blu
Presa mobile a montaggio e cablaggio rapido bassa tensione 50/60 Hz-
Per queste prese sono stati adottati degli accorgimenti tecnico innovativi volti a ridurre i tempi di cablaggio, finalizzati al riparmio di tempo ed economico dell'installatore/utilizzatore.
Il colore blu indica che si tratta di spine con tensione nominale di esercizio da 200 a 250V~.
IP44 - protezione contro la penetrazione di corpi solidi estranei di diametro pari o superiore a 1mm e protezione contro gli effetti dannosi di spruzzi d'acqua provenienti da ogni direzione.
La presa cablaggio rispetta le norme CEI EN 60309-1 e CEI EN 60309-2, norme che regolamentano gli accoppiamenti non idonei e non compatibili per tensione, corrente, he hanno lo scopo di impedire accoppiamenti erronei o
intenzionali non compatibili per tensione, corrente, frequenza, polarità e tipologia di impiego.
Per ogni impiego è prevista una specifica esecuzione, che differisce dalle altre, con impedimenti di sicurezza tali da rendere impossibile l'inserimento di una spina qualsiasi in una presa che non sia la propria corrispondente per portata, tensione, frequenza, numero di poli.
In questa spina per “bassa tensione” l'impedimento di sicurezza viene realizzato mediante due riferimenti:
- un incavo di guida sulla presa cui fa riscontro un corrispettivo nasello sulla spina
- un contatto di terra maggiorato rispetto agli altri contatti, collocato in diverse posizioni oraria a seconda delle tensioni di impiego.
La posizione oraria (h) del contatto di terra si verifica con la presa vista di fronte osservando la posizione del contatto di terra rispetto al punto di riferimento principale (scanalatura di guida) posizionato sempre sulle ore 6 (uso comune)
Il coperchio della presa è dotato di asola che ne facilita l’apertura impedendo alla guarnizione di spostarsi dalla sua sede durante la chiusura.
