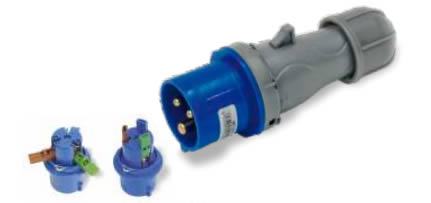

Spina mobile a bassa tensione blu
Spina mobile a montaggio e cablaggio rapido bassa tensione 50/60 Hz-
Per queste spine sono stati adottati degli accorgimenti tecnico innovativi volti a ridurre i tempi di cablaggio, finalizzati al riparmio di tempo ed economico dell'installatore/utilizzatore.
Il colore blu indica che si tratta di spine con tensione nominale di esercizio da 200 a 250V~.
IP44: protezione contro la penetrazione di corpi solidi estranei di diametro pari o superiore a 1mm e protezione contro gli effetti dannosi di spruzzi d'acqua provenienti da ogni direzione.
La spina cablaggio rispetta le norme CEI EN 60309-1 e CEI EN 60309-2. Scopo principale delle norme è di impedire accoppiamenti erronei o intenzionali di spine e prese non compatibili
per tensione, corrente, frequenza, polarità e tipologia di impiego, che possono ferire persone o danneggiare apparecchiature elettriche collegate.
Per ogni impiego è prevista una specifica esecuzione, che differisce dalle altre, con impedimenti di sicurezza tali da rendere impossibile l'inserimento di una spina qualsiasi in una presa che non sia la propria corrispondente per portata, tensione, frequenza, numero di poli.
In questa spina per “bassa tensione” l'impedimento di sicurezza viene realizzato mediante: due riferimenti:
- un nasello sulla spina cui fa riscontro un corrispettivo incavo di guida sulla presa
- un contatto di terra maggiorato rispetto agli altri contatti, che si colloca in diverse posizioni orarie a seconda delle caratteristiche d’impiego.
