Vite a doppio filetto per calcestruzzo HXB 02

Vite doppio filetto

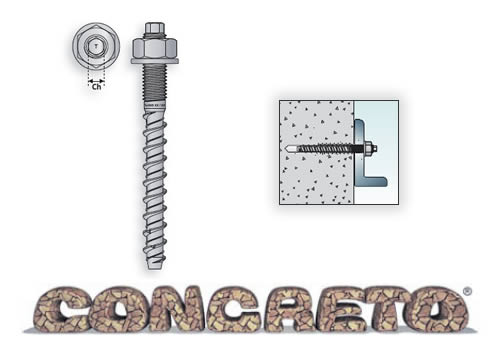

Vite per avvitamento su calcestruzzo, con codolo esagonale, completo di dado e rondella. CONCRETO® è la vite per calcestruzzo a doppia filettatura (filetto metrico + filetto speciale BREVETTATO da TECFI per l'avvitamento diretto) con codolo esagonale per innesto nel calcestruzzo, completa di dado e rondella.

La speciale finitura (esente da CrVI) a cui è sottoposta fa registrare resistenze in nebbia salina superiori alle 500 ore. In ogni confezione di viti a doppio filetto è presente una Bussola Speciale ad alte prestazioni in omaggio (Art. JP00).

Per fissaggi passanti di alte prestazioni, anche RIMOVIBILI su calcestruzzo

Informazioni per il montaggio delle viti a doppia filettatura cod. HXB02 by Tecfi



Dati tecnici e risultati di prova su viti Tecfi HXB 02 nel calcestruzzo non fessurato C20/25

Viti doppio filetto HXB 02 per calcestruzzo
Misura vite d x l							Carico (kN) Estrazione	Carico (kN) Taglio
8 x 90	10	8	6	75	9	13	11,2	14,1
8 x 100	20
8 x 120	40
8 x 140	60
8 x 160	80
10 x 105	10	10	8	90	12	17	15,6	23,4
10 x 125	30
10 x 145	50
10 x 175	80
10 x 195	100
12 x 118	10	12	10	100	14	19	24,4	30,6
12 x 138	30
12 x 158	50
12 x 188	80
12 x 208	100
Tutte le misure si intendono in mm Carico (kN) si intende carico ammissibile

In tabella sono indicati i CARICHI CARATTERISTICI per prove effettuate su calcestruzzo C20/25 non fessurato senza influenza del bordo e/o dell'interasse (valori di estrazione e taglio in kN:1kN=100Kg). I carichi caratteristici sono utilizzabili per la progettazione agli stati limite secondo l'ETAG001-Part C, o CEN/TS 1992-4-1:2009. Nel caso in cui si dovessero eseguire fissaggi su diversi tipo di supporti in calcestruzzo o di altro materiale, si renderà necessario effettuare ulteriori prove e/o usare diversi coefficienti di sicurezza.

Tabella completa dati tecnici vite con doppio filetto per calcestruzzo

Legenda simboli:

	= spessore massimo fissabile
	= metrico
	= diametro del foro da eseguire nel calcestruzzo
	= profondità minima foro
	= spessore minimo del materiale di supporto
	= profondità minima inserimento
	= profondità di ancoraggio
	= diametro del foro nel particolare da fissare
	= coppia di serraggio raccomandata

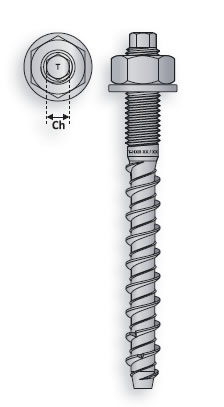

	= codolo esagonale della vite (Ch)
	= misura della chiave
	= minima distanza dal bordo consentita
	= minimo interasse consentito
	= distanza dal bordo che assicura la trasmissione della resistenza caratteristica di un ancoraggio singolo
	= interasse tra ancoraggi in gruppo tale da assicurare la trasmissione della resistenza caratteristica di un ancoraggio singolo

Per maggiori informazioni vi invitiamo a consultare il sito del produttore.
