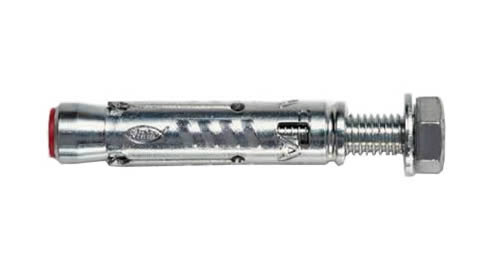

Tassello Fischer TAM con vite TE
Ancorante in acciaio zincocromato con tre settori espandenti con marcatura CE Opzione 7. Adatto per carpenteria leggera e pesante per calcestruzzo non fessurato, pietra naturale e mattone pieno.
I tre settori di espansione garantiscono un'ottimale distribuzione del carico. Le bugnature di aggrappo disposte lungo il tassello assicurano una perfetta aderenza alle pareti del foro. Grazie alla forma geometrica l'installazione ne risulta facilitata e lo sforzo minimizzato anche per applicazione in spazi ristretti.
La filettatura metrica presente all'interno dell'ancorante TA M consente di utilizzare viti e barre filettate di tipo standard. Il dado conico di riscontro è protetto da un tappo di plastica rossa che serve per proteggere l'interno del tassello da polvere e detriti di foratura.
L'ancorante nuovo TAM si applica su tutti i materiali edili pieni o compatti e, in special modo, sul calcestruzzo.
Per fissare
• strutture in acciaio
• ringhiere
• canaline
• macchinari
• scale
• cancelli
• facciate
• elementi di finestre
• inferriate
|
Modello
|
Lungh. tassello (mm)
|
Diam. punta (mm)
|
Prof. min. foro (mm)
| Chiave (mm) | Coppia di serraggio (Nm) |
Spess. Max. fissabile (mm)
|
diam. x Lv (mm)
|
|---|
| TAM 6 con vite |
49.5
|
10
|
± 75
|
10
|
10
|
10
|
M 6x60
|
| TAM 8 con vite |
56.5
|
12
|
± 80
|
13
|
20
|
10
|
M 8x65
|
| TAM 10 con vite |
69.0
|
15
|
± 110
|
17
|
40
|
20
|
M 10x90
|
Vantaggi
• Ideale per calcestruzzo non fessurato.
• Bugnature di aggrappo per una migliore aderenza nel foro.
• Nervature per il centraggio dell'accessorio.
• Tappo in materiale plastico per proteggere la filettatura interna dalla polvere, nella versione con e senza vite TE.
• Il sistema di espansione a 3 settori permette una distribuzione uniforme del carico e distanze minime dal bordo e tra interassi.
• Specifico fissaggio antintrusione per l'installazione di inferriate o di qualsiasi oggetto che non debba essere rimosso (TA M8 VS).
Tipo di installazione
• A filo parete e passante nelle versioni TA M T/S e TA M8 VS.
Informazioni utili per l'installazione
• Per una corretta installazione è opportuno scegliere la lunghezza della vite in funzione dello spessore dell'oggetto da fissare.
 |
ETA
Benestare tecnico europeo (ETA) e marcatura CE che ne attesta l'idoneità per applicazioni su calcestruzzo non fessurato (opzione 7)
Antifuoco F120
Certificazione antifuoco F120 IBMB M8÷M30 secondo la curva di incremento termico ISO 834 - DIN 4102/2.
|
Approfondimenti sul prodotto
Caratteristiche tasselli serie TA-MT
