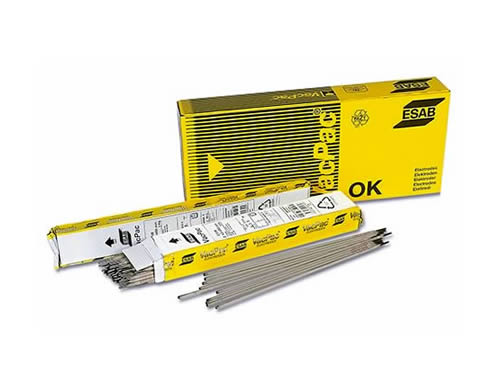

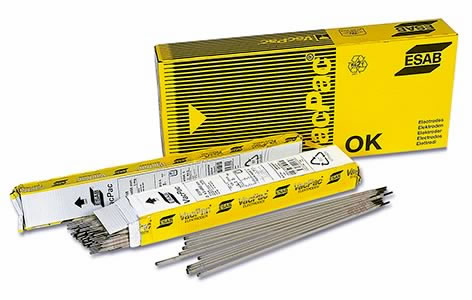

Elettrodo inox ESAB OK 63.30
Elettrodo a basso carbonio indicato per la saldatura di acciai inox di tipo 18Cr-12Ni-2.8Mo. Impiegato per saldatura di acciai a basso carbonio AISI 316L e simili. Rivestimento a basso assorbimento di umidità. Idoneo anche per la saldatura di acciai stabilizzati di simile composizione salvo che venga richiesto di soddisfare espressamente le richieste di maggiore resistenza al creep tipiche degli acciai di base stabilizzati.
Elettrodo per scopi tecnici generali, per la saldatura di parti che operano a contatto con fluidi liquidi aggressivi non ossidanti a temperature fino a 350 ºC, da acciai al cromo-nichel e cromo-nichel-molibdeno resistenti alla corrosione dei gradi 03X18N10, 08X18H10T, 02X17N11M2, 08X17H13M2T, 10X17H13M3T, AISI 304L, 316L, 318, 321, 347 e simili, quando sul metallo della cucitura sono imposti severi requisiti di resistenza alla corrosione intergranulare. L'elettrodo è caratterizzato da eccellenti proprietà di saldatura e tecnologiche, una quantità minima di spruzzi e un'eccellente staccabilità delle scorie. Il contenuto della fase ferritica nel metallo depositato nello stato iniziale dopo la saldatura è 1,5 ... 6% (FN 3-10).
Caratteristiche tecniche
- Tipo di lega: Austenitic CrNiMo
- Tipo di rivestimento: Acid Rutile
- Corrente di saldatura: DC+, AC
- Contenuto ferrite: FN 3-10
- Modalità di calcinazione: 330-370 °C / 2 ore
Contenuto delle confezioni
Rispetto al confezionamento standard, le confezioni sottovuoto hanno mediamente un costo superiore di circa il 7% ma consentono di conservare meglio gli elettrodi mantenendoli asciutti.
- Ø 1.6 x 300 mm - confezione da 220 pezzi
- Ø 2.0 x 300 mm - confezione sottovuoto da 51 pezzi
- Ø 2.5 x 300 mm - confezione sottovuoto da 36 pezzi
| Dati tecnici | Ø 1.6 x 300 mm | Ø 2.0 x 300 mm | Ø 2.5 x 300 mm |
|---|
| Tasso di deposito al 90% I max |
0.4 kg/h |
0.6 kg/h |
0.9 kg/h |
| Amp |
30-45 A |
45-65 A |
45-90 A |
| Efficienza (%) |
56% |
60% |
55% |
| Volt |
27 V |
29 V |
31 V |
| Tempo di fusione per elettrodo al 90% I max |
29 secondi |
29 secondi |
29 secondi |
| Numero di elettrodi/kg di metallo saldato |
250 |
147 |
96 |
| Classificazioni |
EN ISO 3581-A : E 19 12 3 L R 1 2
SFA/AWS A5.4 : E316L-17
CSA W48 : E316L-17
Werkstoffnummer : 1.4430 |
| Omologazioni |
ABS : E316L-17
BV : 316L
CE : EN 13479
CWB : E316L-17
DB : 30.039.06
DNV-GL : VL 316 L
LR : 316L
NAKS/HAKC : 2.5-4.0 mm
Seproz : UNA 272580
VdTÜV : 00262 |
| Tutte le approvazioni riportate si basano sulle informazioni più recenti disponibili al momento della creazione di questa scheda. Si basano inoltre sulla posizione della fabbrica, pertanto si prega di contattare il produttore ESAB per ulteriori informazioni. |
Elettrodi inox 316
La tabella seguente riporta le caratteristiche produttive dei due modelli di elettrodo per acciaio inox maggiormente utilizzati: il tipo l'AISI 308 (ESAB OK 61.30) indicato per saldature professionali principalmente nel settore della carpenteria pesante, mentre l'AISI 316 e AISI 316L (ESAB OK 63.30) che fa riferimento alla normativa americana AWS 316. Quest'ultimo viene impiegato laddove è necessario abbinare un'alta qualità di saldatura ad una garanzia di resistenza alla corrosione. La ridotta percentuale di carbonio (C solitamente inferiore allo 0.03%) e l'aggiunta di una piccola percentuale di molibdeno (Mo) assicura a questo acciaio inox un'ottima resistenza alla corrosione. Proprio per questo motivo gli elettrodi inox ESAB OK 63.30 vengono impiegati anche per le saldature degli acciai inox tipo 316 e 316L nel comparto alimentare, negli ambienti marini e industriali, automotive, nel settore enologico, per la saldatura di pompe, valvole e autoclavi... e molto altro.
| Analisi elettrodi inox | OK 61.30 AISI 308 | OK 63.30 AISI 316 |
|---|
| C |
0.03 |
0.02 |
| Si |
0.9 |
0.8 |
| Mn |
0.7 |
0.6 |
| Cr |
19.3 |
18.1 |
| Ni |
10.0 |
11.0 |
| Mo |
- |
2.6 |
| N |
0.09 |
0.10 |
| Ferrite FN |
5 |
6 |
