Raccordo rapido ad innesto per serbatoi
Un raccordo utilizzabile su serbatoi e taniche, ad innesto rapido, installabile senza la necessità di bloccare il raccordo manualmente dalla parte interna. In pratica si fora, si innesta il raccordo e si avvita dall'esterno fino al completo serraggio, per una tenuta sicura e duratura. Si installa in soli 3 secondi dall'esterno!
Si applica su serbatoi, contenitori e taniche in genere, per ampi campi d'impiego: raccolta d'acqua, irrigazione, stoccaggio di liquidi, camper e caravan, settore nautico, settore industriale, etc.

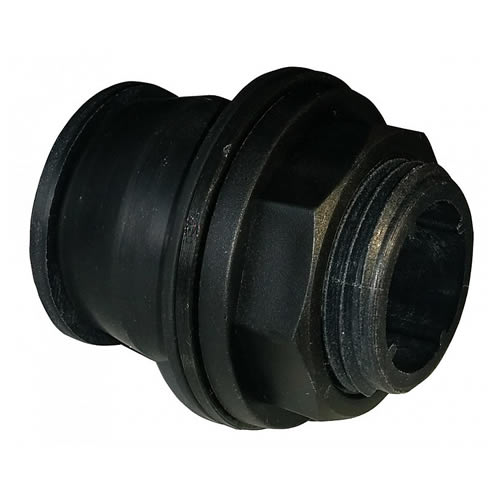

RACCORDO RAPIDO a INNESTO per SERBATOI M, con estremità filettata G1 munita di guarnizione in EPDM alimentare, anello piano rigido in PP e collare di serraggio.
Pressione di esercizio: 4 bar a 20°C
Temperatura massima di esercizio: 80 °C

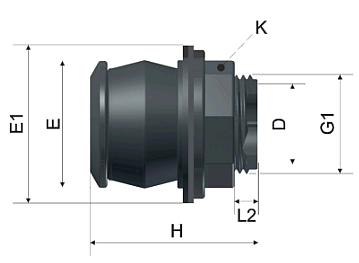

| Codice | G1 | E | D | H | L2 | K | E1 |
|---|
| 225002760 |
3/4" |
35 |
18 |
52 |
4 |
32 |
43 |
| 225002762 |
1" |
43 |
24 |
56 |
7 |
41 |
53 |
Istruzioni per una corretta installazione

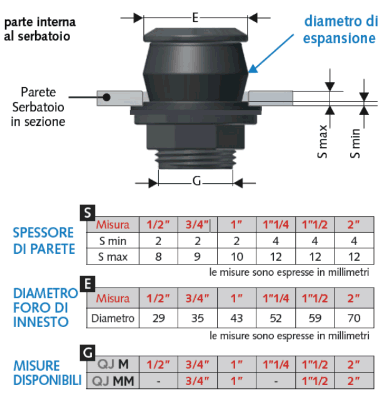

L'installazione corretta prevede che il diametro di espansione del raccordo si trovi all'interno del serbatoio al fine di permettere una corretta espansione della guarnizione una volta serrata.
L'espansione della guarnizione realizza sia la tenuta dalla parte interna del serbatoio che un vero e proprio ancoraggio del raccordo alla parete. Una volta inserito il raccordo è sufficiente serrare il dado esterno per permettere l'espansione della guarnizione, non è necessario bloccare il raccordo dalla parte interna del serbatoio per effettuare il serraggio!

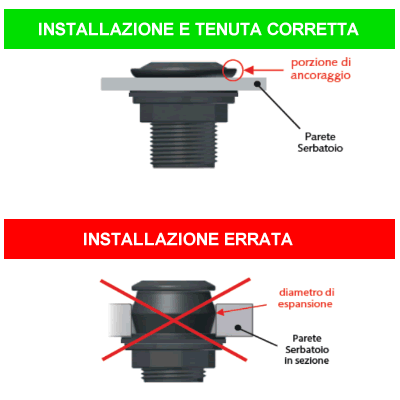

Come visibile sotto (Installazione errata) se il diametro di espansione è interposto alla parete del serbatoio non si ha la possibilità di creare l'ancoraggio e quindi la tenuta, compromettendo la corretta installazione e il corretto funzionamento del raccordo.
Come si installa
- Per prima cosa è necessario effettuare un foro nel contenitore per mezzo di un'apposita fresa allarga-fori oppure una fresa conica del diametro specificato in base alla misura del raccordo.
- E' buona norma carteggiare il foro appena effettuato per rimuovere eventuali parti in eccesso o rimasugli di materiale che potrebbero compromettere la buona tenuta del raccordo
- Inserire il raccordo senza smontarlo
- Avvitare il dato fino a raggiungere un completo e stabile serraggio
