Raccordi polipropilene a stringere

Raccordi a stringere per tubi in polipropilene

Raccordi a compressione adatti per il convogliamento di fluidi ad elevate pressioni. Idonei per applicazioni nel settore acquedottistico, nella distribuzione di acqua potabile e per applicazioni nel settore termoidraulico e di fluidi alimentari secondo le più importanti normative nazionali ed internazionali.

Disponibili nelle misure con portagomma da Ø 20, 25 e 30 mm.

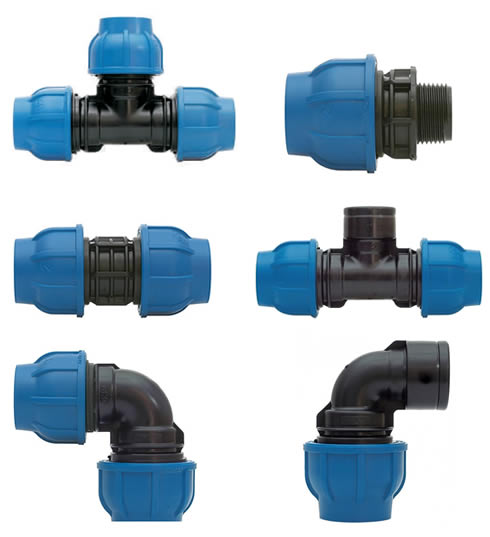

I raccordi PP a compressione sono solitamente realizzati con il corpo di colore nero e ghiere di serraggio di colore azzurro (blu) e sono particolarmente adatti per raccordare tubi idraulici in PE fino a 16 bar (PN 16) assicurando sempre un'ottima tenuta. Il vantaggio maggiore è dato dalla facilità e rapidità di installazione. Vengono impiegati nella distribuzione di acqua potabile o negli impianti di irrigazione, come ad esempio gli impianti di irrigazione interrata.

Pressioni di esercizio

I raccordi alta pressione sono progettati per il collegamento sicuro di tubi in PE e per il trasporto di liquidi a 16/10 bar. Consentono quindi una pressione massima di esercizio (PN~PFA*) pari a 16 bar (UNI 9561) per i diametri dal 20 al 63, alla temperatura di 20°C.

La gamma disponibile è stata di recente apliata con i raccordi in polipropilene a 3 vie (raccordi a T) necessari per effettuare deviazioni nell'impianto. Per l'acquisto selezionate il modello di vostro interesse dal Box varianti del prodotto" in alto.

	Descrizione raccordo	Codice	Diametro mm	Filettatura
	Gomito 90° Gomito a stringere a 90° utilizzato solitamente per realizzare cambi di direzione raccordando due tubature	186000261	25x25	--
		186000262	20x20	--
		186000282	32x32	--
	Gomito L - F Gomito a L con filettatura Femmina, a compressione utile al convogliamento di fluidi ad elevate pressioni	186000263	20	1/2"
		186000270	25	3/4"
		186000283	32	1"
	Manicotto Manicotto di giunzione a stringere utile per raccordare due tubazioni	186000265	20x20	--
		186000268	25x25	--
		186000281	32x32	--
	Manicotto ridotto Manicotto di giunzione a stringere ridotto utile per raccordare due tubazioni di diverse dimensioni	186000288	25x20	--
		186000289	32x25	--
	Raccordo T - F Raccordo di giunzione a stringere a T con filettatura Femmina utile per raccordare tubazioni in linea	186000258	20x20	1/2"
		186000259	25x25	3/4"
		186000279	32x32	3/4"
	Raccordo T - M Raccordo di giunzione a stringere a T con filettatura Maschio utile per raccordare tubazioni in linea	186000269	25x25	3/4"
		186000278	20x20	1/2"
		186000280	32x32	1"
	Raccordo M Raccordo di giunzione a stringere filettatura Maschio	186000253	20	1/2"
		186000271	25	3/4"
		186000285	32	1"
	Raccordo F Raccordo di giunzione a stringere filettatura Femmina	186000252	20	1/2"
		186000272	25	3/4"
		186000284	32	1"
	Tappo Tappo di fine linea a stringere ideale per la chiusura dei rami dell'impianto	186000295	20	--
		186000296	25	--
		186000297	32	--
	Raccordo T Raccordo a stringere a 3 vie a T  ideale per raccordare tre tubazioni	186000291	20x20x20	--
		186000292	25x25x25	--
		186000293	32x32x32	--

Questo genere di raccordi sono adatti anche per la realizzazione degli impianti di irrigazione interrata con tubo in polietilene Pn6. Raccodi in polipropilene a stringere adatti per ogni tipo di impianto con tubi in polipropilene. Sistema d'irrigazione per qualunque esigenza: in campo aperto, frutteti, vigneti, serre, parchi. Prodotti nel rispetto delle più severe normative internazionali in termini di proprietà meccaniche e di compatibilità alimentari.

• Struttura, bussola di bloccaggio e ghiera: polipropilene a blocchi eterofasico (PP-B) di eccezionali proprietà meccaniche anche ad elevata temperatura ed elevata stabilità ai raggi UV
• Anello di graffaggio: resina poliacetalica (POM) ad alta resistenza meccanica e durezza

• Guarnizione (o ring): gomma elastomerica acrilonitrile (NBR) speciale di tipo alimentare

Istruzioni e consigli per progettare un impianto interrato
