Raccorderia idraulica in ottone

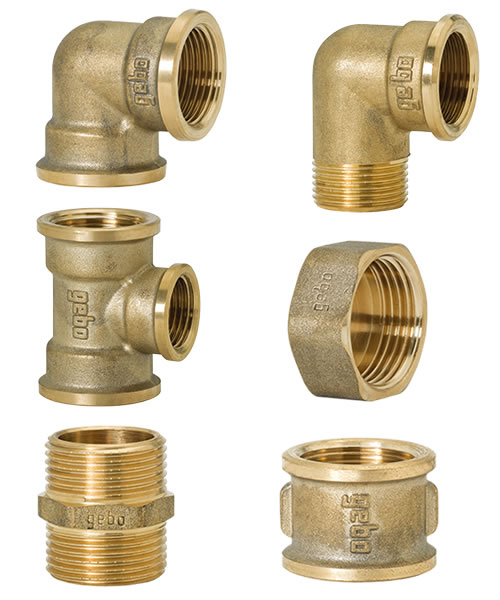

Raccordi filettati in ottone

I raccordi filettati della serie regular sono realizzati in ottone di elevata qualità. Filettatura conforme alla norma ISO 228. I raccordi ad avvitare in ottone sono ideali per tutte le installazioni veicolanti acqua o gas combustibile, si impiegano nella meccanica, nel settore industriale e navale. Nello specifico i raccordi in ottone si impiegano nella realizzazione dei seguenti tipi di impianti:

• Distribuzione di acqua
• Irrigazione
• Idrotermosanitari
• Riscaldamento
• Solare termico
• Raffreddamento
• Aria compressa

Caratteristiche tecniche del materiale:

L'ottone è una lega ossidabile formata da rame e zinco, dove il tenore di zinco ne determina le proprietà, come ad esempio la resistenza meccanica, la duttilità o il colore, per citarne solo alcune. Il Comitato Europeo di Normazione EN ha approvato di recente le nuove norme europee per il rame e le sue leghe (tra le quali i materiali di ottone). La lega di rame impiegata per la realizzazione di questi raccordi in ottone rispetta la normativa DIN EN 12164, rispettivamente DIN EN ISO 12165, in conformità con la 4MS Common Composition List, quarta versione datata 20 gennaio 2015.

Materiale utilizzato: CW617N in conformità con il trattato 4MS per i materiali metallici in contatto con l’acqua potabile. L'ottone utilizzato per la produzione di questi raccordi filettati assicura un'ottimale resistenza alla tensocorrosione, ottima resistenza alle alte temperature e il rispetto delle caratteristiche chimiche e igieniche richieste dalle varie normative.

Per l'acquisto selezionate il modello di vostro interesse dal Box varianti del prodotto" in alto.

	Descrizione raccordo	Codice	Misure disponibili

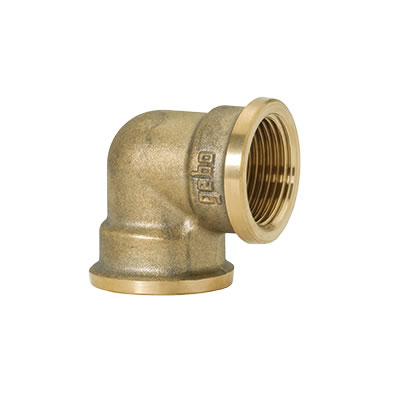

	Gomito ottone F/F art. 90 Gomito a 90° femmina/femmina utilizzato solitamente per realizzare cambi di direzione raccordando due tubature	225011201	1/2"
		225011202	3/4"
		225011203	1"

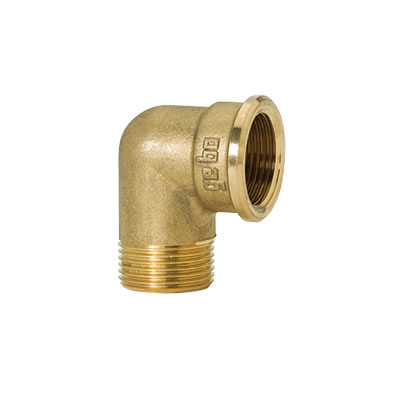

	Gomito ottone M/F art. 92 Gomito a 90° maschio/femmina utile per realizzare cambi di direzione o raccordare altre tipologie di raccordi	225011211	1/2"
		225011212	3/4"
		225011213	1"

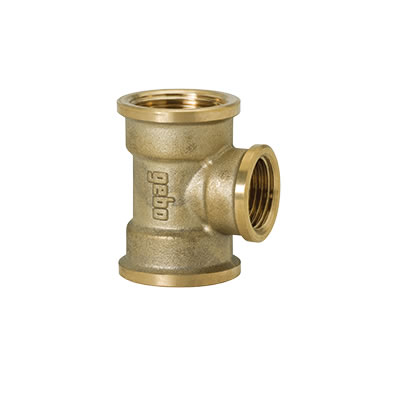

	Raccordo ottone a TEE art. 130 Il raccordo a T viene utilizzato per creare deviazioni nell'impianto	225011221	1/2"
		225011222	3/4"
		225011223	1"

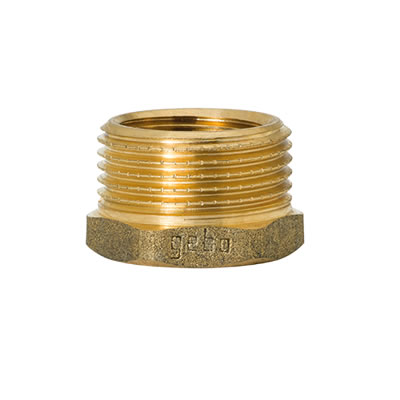

	Riduzione ottone M/F art. 241 Riduzione maschio/femmina utile per raccordare tue tubazioni con diverse dimensioni	225011245	M 3/4" - F 1/2"
		225011246	M 1" - F 3/4"

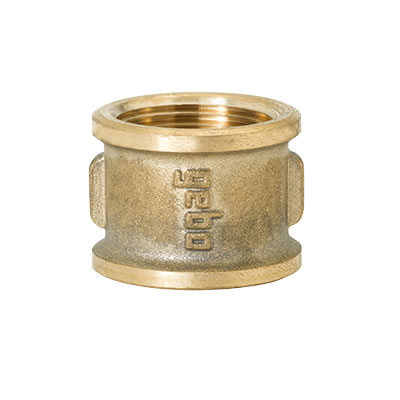

	Manicotto ottone F/F art.270 Manicotto femmina/femmina utile per raccordare due tubazioni in linea	225011271	1/2"
		225011272	3/4"
		225011273	1"

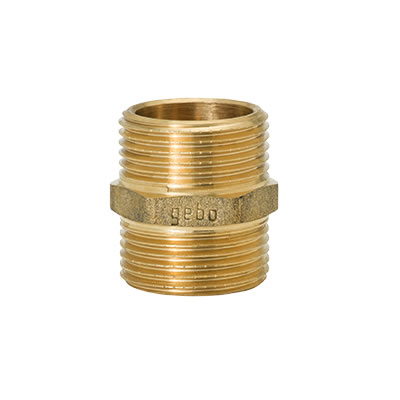

	Nipplo ottone M/M art.280 Nipplo maschio/maschio utile come raccordo di giunzione in molti casi, anche nel collegamento di altre tipologie di raccordi	225011281	1/2"
		225011282	3/4"
		225011283	1"

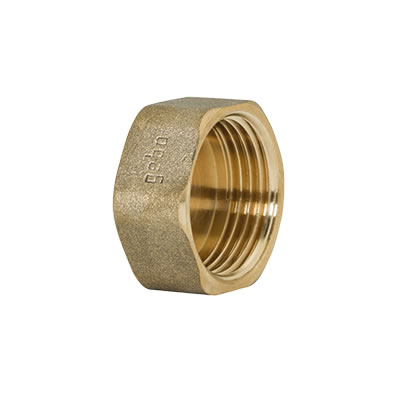

	Tappo calotta ottone F art. 330 Tappo a calotta femmina ideale per la chiusura dei rami dell'impianto	225011301	1/2"
		225011302	3/4"
		225011303	1"

Raccordi ottone filettatura gas

La filettatura utilizzata per questi raccordi è conforme alla norma ISO 228-1, conosciuta anche come filettatura GAS (perché inizialmente impiegata per le giunzioni di tubature gas), uno dei metodi di giunzione più diffusi e ormai uno standard utilizzato in diverse applicazioni e per un vasto numero di altri impianti per la conduzione dei fluidi.

La filettatura gas ISO 228/1 è detta di tipo cilindrico, perché il filetto maschio e il filetto femmina sono appunto cilindrici, pertanto la tenuta non è generata dall'accoppiamento fra i filetti ma resta affidata alla presenza di apposito materiale sigillante (ad esempio guarnizione o teflon) che impedisce la fuoriuscita del fluido dalla giunzione. La scelta del materiale sigillante dipende da molti fattori, come il tipo di fluido, le temperature di esercizio e la pressione dell'impianto ma solitamente si tende ad utilizzare sigillanti chimici anaerobici o il comune PTFE (Teflon)... ormai in disuso la vecchia canapa idraulica (stoppa).

Il nostro catalogo dei raccordi idraulici in ottone

Navigare nel vasto mare dei raccordi idraulici in ottone può essere a prima vista un compito scoraggiante, anche per l'idraulico più esperto. Con così tante opzioni disponibili, può essere facile sentirsi sopraffatti e non sapere da dove cominciare. Che siate appassionati di fai-da-te o professionisti esperti, trovare il raccordo perfetto per le vostre esigenze idrauliche richiede un occhio attento ai dettagli e un po' di know-how. Il nostro catalogo raggruppa solamente le tipologie di raccordo più comuni, è sufficiente conoscere il tipo di filettatura per trovare la soluzione perfetta per il vostro prossimo progetto idraulico.

Perché si usa l'ottone nella produzione di raccorderia

La raccorderia in ottone viene utilizzata in molte applicazioni industriali e domestiche in quanto i raccordi idraulici in ottone rappresentano uno degli elementi più importanti di qualsiasi sistema idraulico. Alcuni motivi per i quali l'ottone è il materiale scelto per la raccorderia sono i seguenti:

• l'ottone è un materiale resistente e durevole, per questo motivo viene utilizzato così ampiamente per la produzione di raccordi idraulici.
• resiste alla corrosione ed è meno suscettibile alla formazione della ruggine rispetto ad altri materiali come il ferro o l'acciaio. Ciò lo rende adatto per l'uso in ambienti umidi o corrosivi, come in impianti idraulici o impianti di distribuzione dell'acqua.
• l'ottone è facile da lavorare perchè è un materiale relativamente morbido e può essere facilmente tagliato, forgiato e modellato in forme complesse. Questa caratteristica consente di realizzare raccordi personalizzati o adattabili alle specifiche esigenze dell'applicazione.
• ha buone proprietà di tenuta, tali da garantire una connessione sicura e priva di perdite tra i tubi, riducendo così il rischio di perdite d'acqua o di fluidi. Dettaglio essenziale per i sistemi di tubazioni e di raccordo idraulico.
• l'ottone è un materiale che ha una buona resistenza termica, tale da poter gestire temperature elevate senza subire deformazioni o danni significativi. Ideale pertanto per applicazioni nei sistemi di riscaldamento o impianti di condizionamento dell'aria.
• l'ottone è esteticamente piacevole da vedere e aggiunge un tocco di eleganza e stile a sistemi di tubazioni o raccordi visibili.
