Misuratore laser DISTO D8 con software per AutoCAD

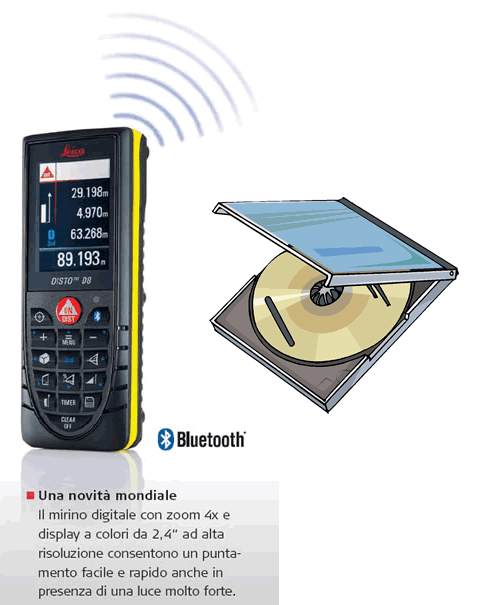

Il kit comprende 1 distanziometro DISTO™ D8 Leica + 1 software ArTeN Digiplan MP per la compensazione planimetrica di rilievi architettonici, scarico dati automatico con strumenti di misurazione.
Per l'utilizzo è necessario connettere il DISTO™ D8 al PC per mezzo di una porta BLUETOOTH®. Se il vostro PC non ne possiede una è possibile reperirla in una qualsiasi rivendita di hardware/software.
Per le caratteristiche dettagliate del DISTO™ D8 vi invitiamo a visualizzare la scheda del prodotto.
CARATTERISTICHE SOFTWARE ARTEN DIGIPLAN MP
ArTeN Digiplan MP è stato creato per i professionisti che effettuano rilievi planimetrici architettonici sia con la corda metrica sia con strumenti automatici di misurazione. Molto utile nel rilievo planimetrico di edifici a pianta irregolare nei quali cioè non è sufficiente la misurazione dei lati (presupponendo quindi come retti tutti gli angoli di collegamento) ma si impone anche il rilievo delle diagonali, per consentire la restituzione delle irregolarità di andamento della trama muraria.
Estremamente efficace ed indispensabile nelle ristrutturazioni, in quanto permette una compensazione completa dell'edificio (non avendo ArTeN Digiplan MP, limiti al numero di misure da inserire)
Il "cuore" di calcolo di ArTeN Digiplan MP deriva in parte dai programmi di compensazione di rete ai minimi quadrati, del tipo impiegato nella pratica topografica.
Un apposito modulo di ArTeN Digiplan MP consente il disegno di elementi architettonici direttamente utilizzando il risultano del rilievo planimetrico.
INPUT RILIEVO:
L'input dei dati del rilievo puo' avvenire in diverse modalità:
Rilievo tradizionale:
Il rilievo tradizionale si basa utilizzando tutti quei sistemi di misura che non sono in grado di interfacciarsi con il pc quindi cordelle metriche, misuratori laser (per esempio i due modelli base della linea disto Leica) ecc.
L'operatore quindi, eseguite le misure necessarie schizza all'interno dell'ambiente AutoCAD® la geometria di massima del rilievo ed associa le misure manualmente.
Rilievo Automatico:
Il rilievo automatico si riferisce a tutti quei sistemi che si interfacciano direttamente ad un Pc, tramite cavo seriale, oppure tramite tecnologia BLUETOOTH® (tecnologia utilizzata da DISTO A6 e DISTO D8).
Con questa modalità l'operatore sceglie se eseguire il disegno ed l'associazione on-line (durante le fasi di rilievo) oppure se associare le misure ad uno schizzo precedentemente creato nell'ambiente di grafica.
L'integrazione con gli strumenti con tecnologia BLUETOOTH® (DISTO A6 / DISTO D8) e' completa e performante.
La tastiera dello strumento di misura si trasforma in un potente cursore AutoCAD®, tracciando i vettori nella direzione desiderata ( visualizzati in tempo reale in AutoCAD®).
RISULTATO NUMERICO E GRAFICO
La procedura di calcolo di ArTeN DIGIPLAN MP deriva in parte dai programmi di compensazione di rete ai minimi quadrati, del tipo impiegato nella pratica topografica.
ArTeN DIGIPLAN MP è in grado di valutare in automatico se, ed in che misura l'insieme delle misure rilevate sono sufficienti per determinare la geometria della restituzione finale.
Calcolo degli scarti quadratici medi commessi nelle operazioni di rilievo.
Report delle misure rilevate e delle compensazioni effettuate.
COMANDI DI PROGETTAZIONE ARCHITETTONICA
Al termine della compensazione con ArTeN DIGIPLAN MP si può direttamente effettuare il disegno planimetrico, inserire, modificare elementi architettonici quali: Muri, Porte, Finestre, partendo direttamente dal risultato del rilievo planimetrico.
NON SOLO RILIEVO!
Apposite funzioni di ArTeN DIGIPLAN MP permettono di caricare e gestire immagini raster (caricamento, trasparenza, ritaglio, scalatura) per una successiva editazione dell'immagine.
Gestire dinamicamente oggetti 3D caricati nel disegno o ancora controllare la visualizzazione dei Layer del disegno in modo ancora più semplice ed inserire simbologie.
ELABORAZIONE IN ArTeN LT4D-ArTeN Desktop!
Il risultato della compensazione è direttamente collegabile ai programmi ArTeN per la progettazione architettonica. ArTeN LT4D e ArTeN Desktop
| Requisiti di Sistema: |
|---|
- Processore Pentium IV o modello compatibile
- Windows XP (Professional o Home Edition SP2) / Windows Vista 32 Bit
- 512 MB di RAM
- 150 MB di spazio libero su disco per l'installazione (raccomandato con accesso veloce)
- Scheda video con risoluzione VGA 1024x768 e 16,8 milioni di colori
- Microsoft® Internet Explorer 6.0 (SP1)
- Unità CD-ROM
- Mouse, trackball o altro dispositivo di puntamento compatibile
- AutoCAD 2007/08/09/10, AutoCAD Architecture, AutoCAD Mechanical, AutoCAD Revit Architecture Suite e AutoCAD Revit Structure Suite |
Per maggiori informazioni sul software ArTeN Digiplan MP o per eventuali informazioni più aggiornate vi invitiamo a contattare il produttore:
steel&graphics s.r.l. via Cà Nova Zampieri, 4/e 37057 S. Giovanni Lupatoto VR - Italia
Tel. 045/8778577 - Fax. 045/8778576
