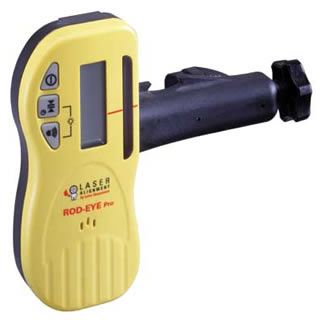

| Vista anteriore del ROD-EYE
PRO |
 |
1. Tasto accensione/spegnimento – Accende
e spegne il
ricevitore manuale. Premere il tasto una volta per
accendere lo strumento. Tenere premuto il tasto per 1,5
secondi per spegnerlo.
2. Tasto precisione – Seleziona la precisione di
riconoscimento. Premendo questo tasto, il ricevitore
manuale attraversa ciclicamente quattro livelli di
precisione.
3. Interruttore del volume – Seleziona il volume.
Premendo questo tasto, il ricevitore manuale attraversa
ciclicamente le posizioni "spento", "basso" e "alto".
Se il
volume è spento, un unico segnale acustico indica
che il
raggio laser è stato riconosciuto.
4. Display a cristalli liquidi (LCD) – I display a
cristalli
liquidi sul lato anteriore e posteriore visualizzano la
posizione del ricevitore manuale in riferimento al raggio
laser e le regolazioni del ricevitore stesso.
5. Segno di riferimento quota – Questo segno è allineato
all'indicatore di quota del display. Il bordo superiore del
ricevitore manuale si trova sopra (50 mm) questo segno.
6. Finestra ricevimento laser – La fotocellula che
si trova
dietro questa finestra riconosce il segnale laser. La
finestra (fotocellula) deve essere orientata verso il laser.
7. Altoparlante – Un rapido segnale acustico indica
che il
ricevitore manuale è troppo alto. Un suono continuo
indica che lo strumento è esattamente in quota, mentre
un segnale acustico rallentato indica che il ricevitore è troppo
in basso. |
| Vista posteriore del ROD-EYE
PRO |
 |
8. Filettatura di fissaggio – In questo foro filettatoè possibile
avvitare la vite per fissare il ricevitore manuale sul supporto.
9. Segno di riferimento quota – Questa tacca viene
utilizzata per trasferire i segni di riferimento. La tacca
si
trova a 2" (50 mm) sotto il bordo superiore del ricevitore
manuale.
10. Guida – Queste guide servono a fissare e ad allineare
il
ricevitore manuale sul supporto.
11. Blocco dello scomparto batterie – Il bloccaggio
si trova
all'estremità inferiore del ricevitore manuale. Utilizzare
una moneta per aprire lo scomparto e per inserire, o
sostituire, le batterie.
12. Scomparto batterie – Lo scomparto è a tenuta
stagna e
contiene due batterie alcaline "AA". Le nuove batterie
devono essere inserite nella posizione indicata nello
schema all'interno dello scomparto.
13. Display a cristalli liquidi posteriore (LCD) – Questo
display funziona esattamente come quello anteriore.
14. Etichetta con il numero di serie – Per qualsiasi
domanda sul ricevitore manuale, indicare questo
numero come riferimento. |
|
